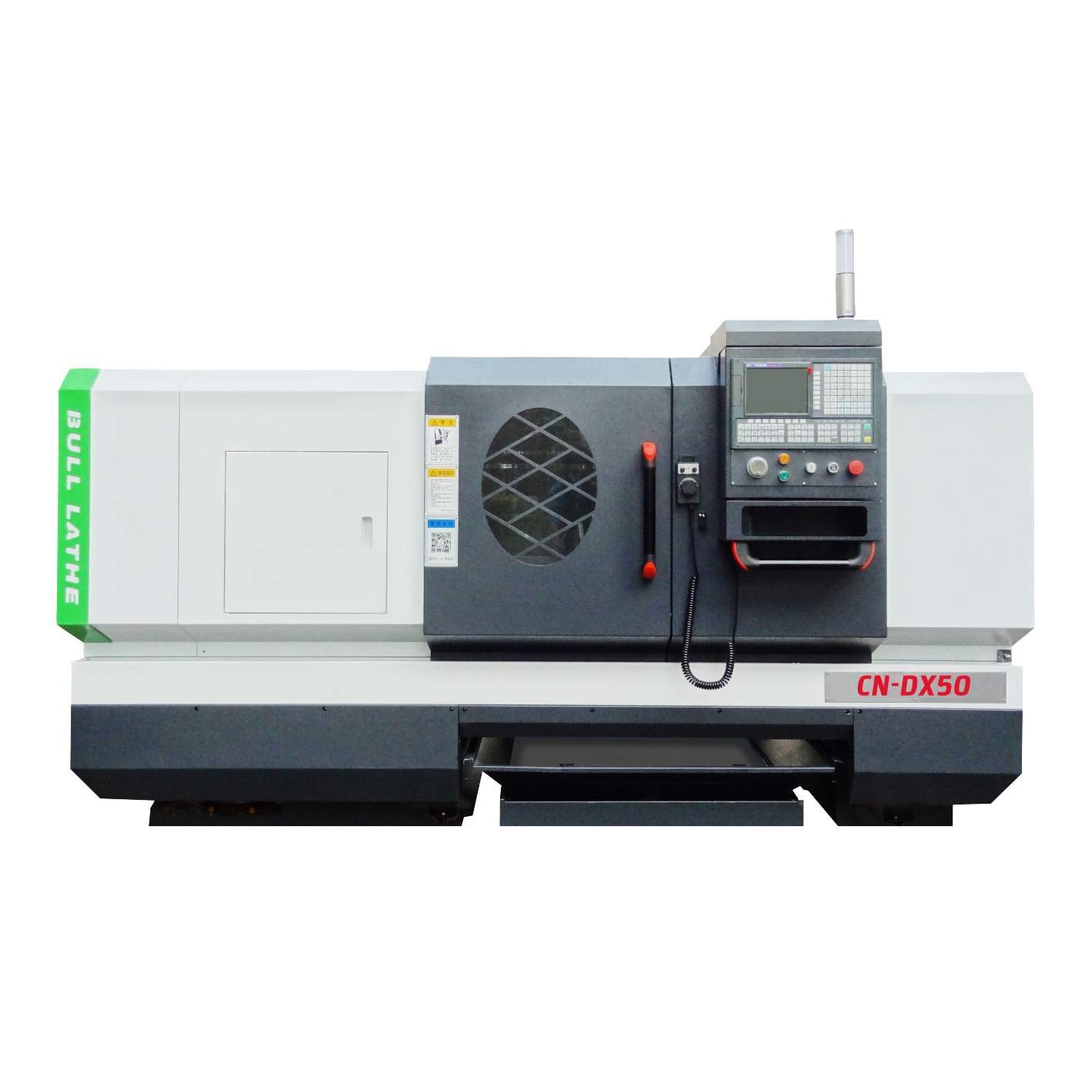

*齿轮箱与主轴实现分离式结构，将振动及温升隔离，提升加工精度;
*床身采用一体式铸造工艺一一高强度、高刚性，保证加工稳定性;
*集屑盘采用分离式前后移动结构，操作宜人高效;
*本机床适合长轴类、大直径盘类零件需要一次装夹进行车削、钻攻、铢削复合加工，工艺灵活性极强。
技术参数 | 标准配置 | ||||||||
项目 | 名称 | 参数 | 配件名称 | 品牌 | 备注 | ||||
主要规格 | 床身上最大回转直径 | 500mm | 数控系统 | 国产 | 广数988TA | 总线式 | |||
顶尖距 | 1050mm | 1550mm | 2050mm |
|
|
| |||
加工范围 | 加工最大直径 | 300 mm |
|
|
| ||||
刀架加工工件长度（活顶尖到卡爪） | 830mm | 1330mm | 1830mm | 伺服主电机 | 国产 | 广数 |
| ||
侧动力头加工工件长度（活顶尖到卡爪） | 680mm | 1180mm | 1680mm | X/Z/Y/S轴伺服电机 | 国产 | 广数 | 总线绝对式 | ||
最大棒材直径 | Φ80mm（可选120mm） | 磁环编码器 | 台湾 | 加锐 |
| ||||
进给轴 | X轴有效行程 | 310mm | 刹车装置 | 国产 | RZ |
| |||
Z轴有效行程 | 1020mm | 1520mm | 2020mm | 主轴 | 国产 |
|
| ||
X、Z轴快速速度 | 6m/min、8m/min | 主轴轴承 | 国产 | HRB/CSC |
| ||||
X轴伺服电机 | 15N.m | 丝杆轴承 | 国产 | HRB/CSC |
| ||||
Z轴伺服电机 | 15N.m | 滚珠丝杆 | 国产 | BTP/NMC |
| ||||
Y轴伺服电机 | 4N.m | 钣金 | 国产 |
|
| ||||
动力S轴伺服电机 | 10N.m | 手动卡盘 | 国产 | 环球 |
| ||||
主轴 | 主轴鼻端型式 | A2-8 | 电动刀塔 | 国产 | 宏达 |
| |||
主轴通孔直径 | Φ82mm | 动力头 | 国产 | 凌氏 |
| ||||
主轴转速范围 | 自动三档21.5~2000r/min H：240~2000r/min M：30~300r/min L：21.5~108r/min | 自动润滑系统 | 国产 | DALOMA | 带过滤器 | ||||
主轴马达功率 | 11/7.5kW | 冷却系统 | 国产 | 山川 |
| ||||
卡盘规格 | 手动10寸 | 三色灯 | 国产 | ONN/欧洁 |
| ||||
精度 | 加工精度 | IT6-IT7 | 接触器
| 美国/法国 | 霍尼韦尔/施耐德 |
| |||
加工粗糙度 | ≤Ra2.15μm | ||||||||
X、Z轴重复精度 | ±0.003、±0.005mm | 继电器 | 日本 | 和泉 |
| ||||
X、Z轴定位精度 | ±0.006、±0.01mm | ||||||||
尾座 | 尾座套筒规格 | MT5 | 技术手册 | ||||||
尾座套筒行程 | 150mm | 机床使用说明书（机械）、电路图册、合格证、装箱单、系统操作手册、电路图册 | |||||||
尾座套筒直径 | 75mm | ||||||||
横向最大移动量 | ±15 mm | ||||||||
刀塔 | 刀塔形式 | 电动6工位 | |||||||
刀具尺寸 | 外圆刀 | 25*25mm | |||||||
镗刀 | Φ32mm | ||||||||
动力头 | 动力头形式 | 侧三Y | 特殊可选配项目 | ||||||
动力头最高转速 | 3000r/min | 未配 | |||||||
动力头间距 | 60mm | ||||||||
夹持范围 | ER25（Φ1-16mm） | ||||||||
其他 | 床身结构形式 | 一体式铸造 | |||||||
润滑形式 | 自动 | ||||||||
外形尺寸及重量 | 长*宽*高 | 1050规格3082mm*1658mm*1780mm | |||||||
1550规格3582mm*1658mm*1780mm | |||||||||
2050规格4080mm*1658mm*1780mm | |||||||||
重量 | 2600kg | 3100kg | 3600kg | ||||||
