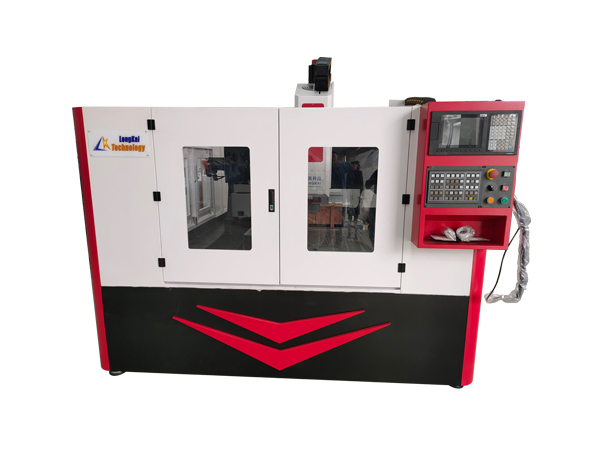

LK1010数控钻铣床
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。
产品介绍
产品特点
技术参数
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。普通摇臂钻一人操作一台,需要划线,钻模及加工引孔,劳动强度大,不能达到连续工作,安全隐患大,工件精度差,一致性差.数控钻攻解决以上问题,一人可以操作多台,可实现编程,三轴联动自动定位,劳动强度低,实现连续工作,增加产出效率,安全隐患小,工件精度高,一致性好
一、机床用途:
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。
普通摇臂钻一人操作一台,需要划线,钻模及加工引孔,劳动强度大,不能达到连续工作,安全隐患大,工件精度差,一致性差.数控钻攻解决以上问题,一人可以操作多台,可实现编程,三轴联动自动定位,劳动强度低,实现连续工作,增加产出效率,安全隐患小,工件精度高,一致性好
二、机床结构:
1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。

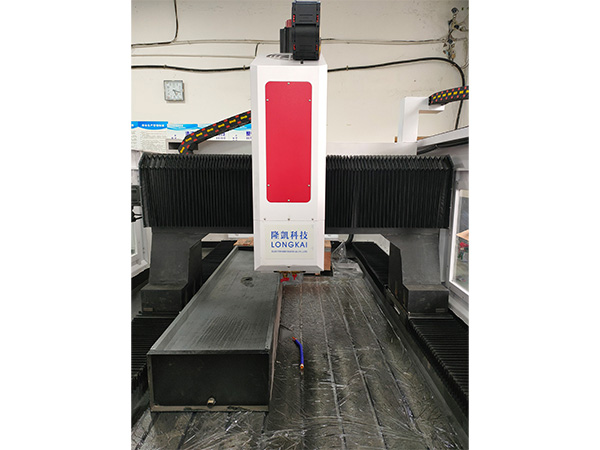

2、龙门数控钻床机床采用床身工作台固定,龙门移动的形式。
(减震龙门式结构)
3、床身、立柱,工作台,龙门为HT250铸造结构件,支架为矩形管焊接件,加工前经高温退火,半精加工后二次退火去除应力,然后再精加工,可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽,台面数控精磨而成,保证工作台面精度。
4、龙门数控钻床共有3个数控轴,床身上装有重型直线导轨,龙门可沿导轨作纵向运动(x轴),龙门横梁上也装有直线导轨,溜板可沿导轨作横向运动(y轴),溜板上装有滑块,动力头上装有导轨,动力头可在溜板上作垂直方向运动(z轴),x、y、z轴都采用数控伺服电机加滚珠丝杠驱动。
5、动力头主轴采用精密主轴,伺服主轴电机驱动,可根据需要无级调速。主轴可通过BT40夹头装夹钻头丝锥或铣刀,配有气动打刀缸,实现一键换刀,精度更高,实现高速切削。

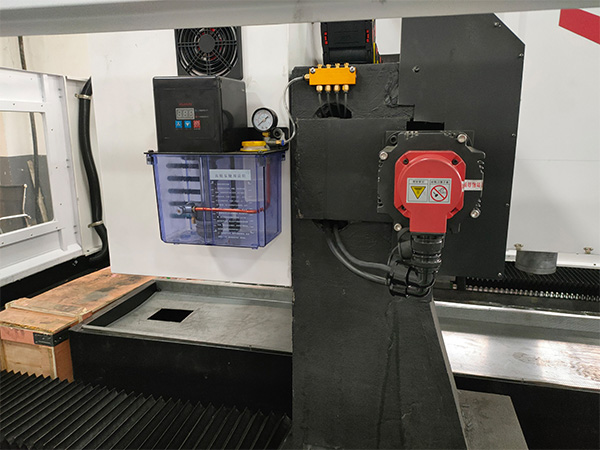

6、机床采用水冷,配备冷却液供给、回收、循环系统,配备自动油路润滑系统,保证直线导轨与滚珠丝杠的平稳长久有效工作。(配备高速内出水主轴,可使用 中心出水刀具 如:U钻、铲钻、皇冠钻、合金内冷钻头、取芯钻等)
7、控制采用凯恩帝数控系统,电驱采用高精度系列伺服电机驱动,配备RS232接口和彩色显示屏,中文操作界面,可现场/外部USB输入工件,操作简便,配备全数字高速手轮,使您的操作更方便快捷。
技术参数
型 号 | LK-1010 |
最大加工工件尺寸 | 长×宽(mm) | 1000×1000 |
工件最大厚度(mm) | 220 |
垂直滑枕式钻削动力头 | 数量(个) | 1 |
主轴锥孔 | BT40 |
钻孔直径(mm) | Φ1-Φ36 |
攻丝直径(mm) | M3-M26 |
主轴转速(r/min) | 30~3000 |
伺服主轴电机功率(kw) 扭矩(N.m)瞬时扭矩可增加300% | 7.5Kw (100N.m) |
主轴下端面到工作台距离(mm)(mm) | 200-600mm |
动力头横向移动(X轴) | 最大行程(mm) | 1000 |
X轴移动速度(m/min) | 0~9 |
X轴伺服电机功率(kw) | 2.4*1 (15N.m) |
动梁纵向移动(Y轴) | 最大行程(mm) | 1000 |
Y轴移动速度(m/min) | 0~9 |
Y轴伺服电机功率(kw) | 2.4*1(15N.m) |
垂直滑枕进给运动(Z轴) | 最大行程(mm) | 370 |
Z轴移动速度(m/min) | >0~8 |
Z轴伺服电机功率(kw) | 2.4*1抱闸(15N.m) |
机床外形尺寸 | 长×宽×高(mm) | 2500*1560*2200 |
三轴定位精度 | X/Y/Z | ±0.05 |
三轴重复定位精度 | X/Y/Z | ±0.025 |
毛重(t) | (约)4.6 |
主要部件
名称 | 品牌 | 产地 |
直线导轨、方轨滑块 | 上银/方轨/法兰滑块 | 中国台湾 |
滚珠丝杠 | 蓝海/上银/滚珠丝杠 | 中国台湾 |
数控系统 | 凯恩帝 | 中国北京 |
绝度值伺服电机及驱动器 | 凯恩帝 | 中国北京 |
伺服主轴电机 | 超同步 | 中国北京 |
BT40机械主轴 | 景耀主轴/角接触轴承 | 中国 |
气动打刀缸 | 亚德客 | 台湾 |
同步带 | 伏龙8M*50 | 合资 |
接近开关 | 德力西/奥托尼克斯 | 韩国 |
其他主要电气元件 | 欧姆龙/施耐德/德力西 | |
手持遥控盒 | 凯恩帝 | 合资 |
电线电缆 | 上海易初高屏蔽线 | 国产 |
容积式自动润滑系统 | 沪润 | 台湾 |
高柔屏蔽线缆 | 易初 | 合资 |

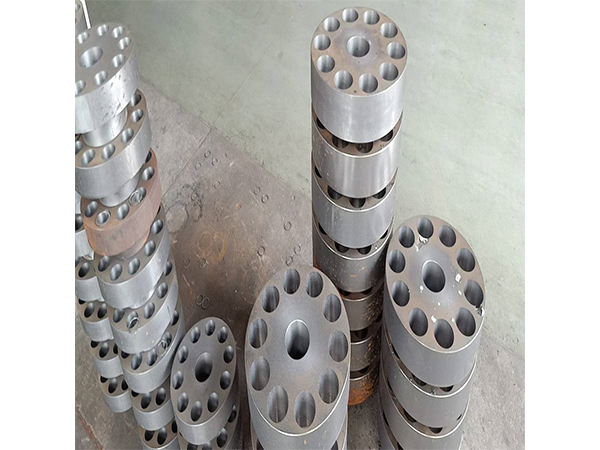

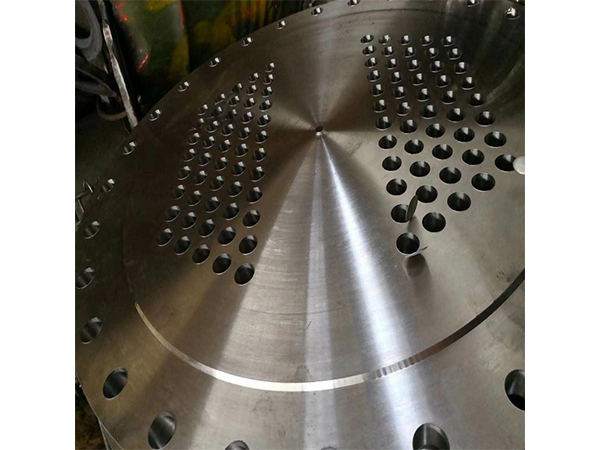

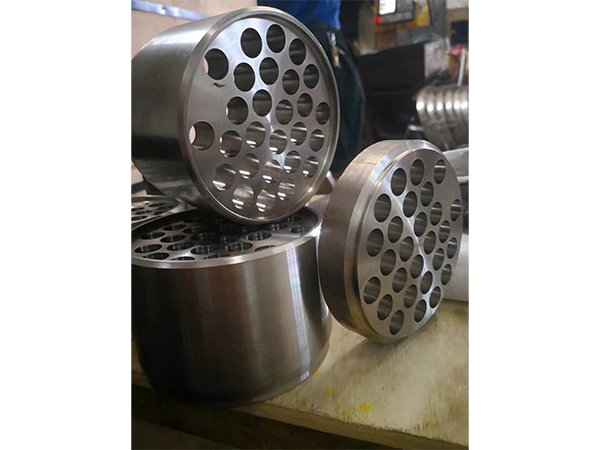

样品展示
