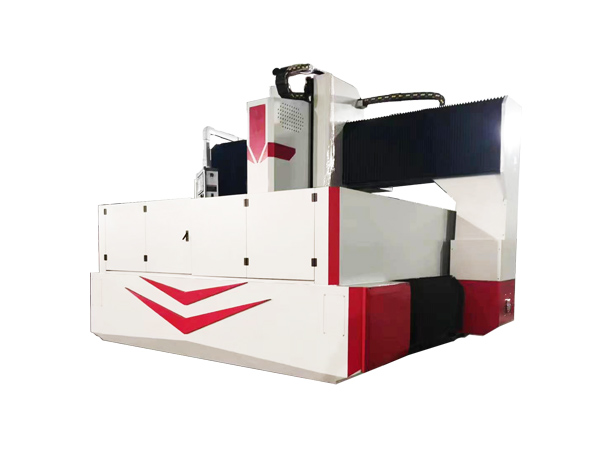

LK3020数控钻铣床

龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。

在线咨询

全国热线

400-8658-033

产品介绍产品特点技术参数

龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。普通摇臂钻一人操作一台,需要划线,钻模及加工引孔,劳动强度大,不能达到连续工作,安全隐患大,工件精度差,一致性差.数控钻攻解决以上问题,一人可以操作多台,可实现编程,三轴联动自动定位,劳动强度低,实现连续工作,增加产出效率,安全隐患小,工件精度高,一致性好

一、机床用途：
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。
普通摇臂钻一人操作一台,需要划线,钻模及加工引孔,劳动强度大,不能达到连续工作,安全隐患大,工件精度差,一致性差.数控钻攻解决以上问题,一人可以操作多台,可实现编程,三轴联动自动定位,劳动强度低,实现连续工作,增加产出效率,安全隐患小,工件精度高,一致性好

二、机床结构：
1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。

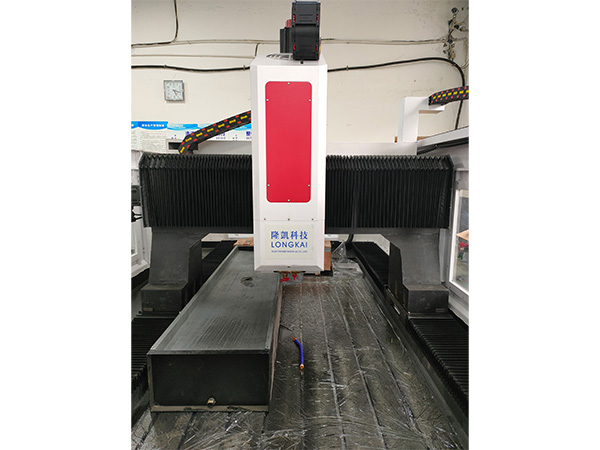

2、龙门数控钻床机床采用床身工作台固定，龙门移动的形式。
（减震龙门式结构）
3、床身、立柱，工作台，龙门为HT250铸造结构件，支架为矩形管焊接件，加工前经高温退火，半精加工后二次退火去除应力，然后再精加工，可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽，台面数控精磨而成，保证工作台面精度。
4、龙门数控钻床共有3个数控轴，床身上装有重型直线导轨，龙门可沿导轨作纵向运动（x轴），龙门横梁上也装有直线导轨，溜板可沿导轨作横向运动（y轴），溜板上装有滑块，动力头上装有导轨，动力头可在溜板上作垂直方向运动（z轴），x、y、z轴都采用数控伺服电机加滚珠丝杠驱动。
5、动力头主轴采用精密主轴，伺服主轴电机驱动，可根据需要无级调速。主轴可通过BT40夹头装夹钻头丝锥或铣刀，配有气动打刀缸，实现一键换刀，精度更高，实现高速切削。

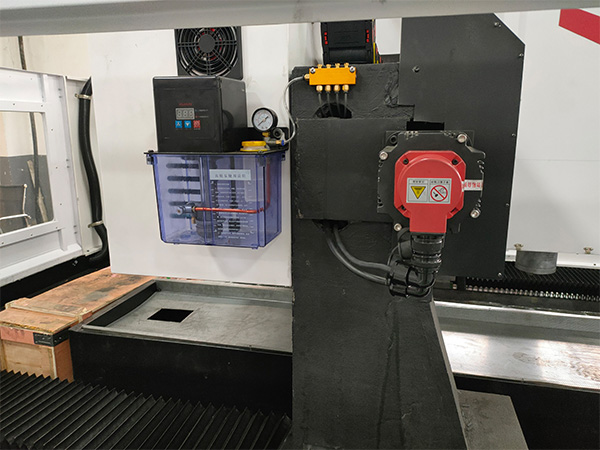

6、机床采用水冷，配备冷却液供给、回收、循环系统,配备自动油路润滑系统，保证直线导轨与滚珠丝杠的平稳长久有效工作。（配备高速内出水主轴，可使用中心出水刀具如：U钻、铲钻、皇冠钻、合金内冷钻头、取芯钻等）
7、控制采用凯恩帝数控系统，电驱采用高精度系列伺服电机驱动，配备RS232接口和彩色显示屏，中文操作界面，可现场/外部USB输入工件，操作简便，配备全数字高速手轮，使您的操作更方便快捷。

技术参数

型号		LK-3020
最大加工工件尺寸	长×宽（mm）	3000×2000
最大加工工件尺寸	工件最大厚度（mm）	200
垂直滑枕式钻削动力头	数量（个）	1
	主轴锥孔	BT50
	钻孔直径（mm）	Φ3-Φ80
	攻丝直径（mm）	M4-M36
	主轴转速（r/min）	30~3000
	伺服主轴电机功率（kw）扭矩（N.m）瞬时扭矩可增加300%	30Kw （400N.m）
	主轴下端面到工作台距离（mm）（mm）	350-800mm
动力头横向移动（X轴）	最大行程（mm）	2000
	X轴移动速度（m/min）	0~8
	X轴伺服电机功率（kw）	2.4*2（15N.m)
动梁纵向移动（Y轴）	最大行程（mm）	3000
	Y轴移动速度（m/min）	0~8
	Y轴伺服电机功率（kw）	2.4*1（15N.m)
垂直滑枕进给运动（Z轴）	最大行程（mm）	450
	Z轴移动速度（m/min）	0~4
	Z轴伺服电机功率（kw）	2.4*1抱闸（15N.m)
机床外形尺寸	长×宽×高（mm）	660046003350
三轴定位精度	X/Y/Z	±0.05
三轴重复定位精度	X/Y/Z	±0.025
毛重（t）		（约）23

主要部件

名称	品牌	产地
直线导轨、方轨滑块	上银/方轨/法兰滑块	中国台湾
滚珠丝杠	蓝海/上银/滚珠丝杠	中国台湾
数控系统	凯恩帝	中国北京
绝度值伺服电机及驱动器	凯恩帝	中国北京
伺服主轴电机	超同步	中国北京
BT40机械主轴	景耀主轴/角接触轴承	中国
气动打刀缸	亚德客	台湾
同步带	伏龙8M*50	合资
接近开关	德力西/奥托尼克斯	韩国
其他主要电气元件	欧姆龙/施耐德/德力西
手持遥控盒	凯恩帝	合资
电线电缆	上海易初高屏蔽线	国产
容积式自动润滑系统	沪润	台湾
高柔屏蔽线缆	易初	合资

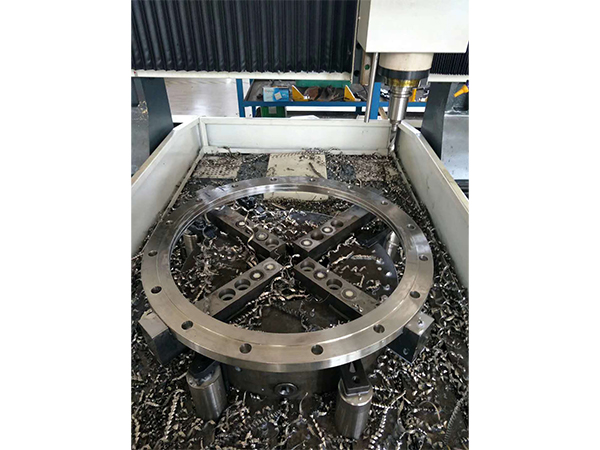

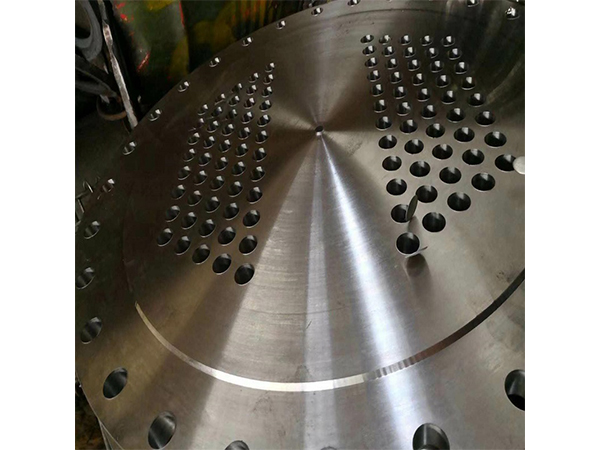

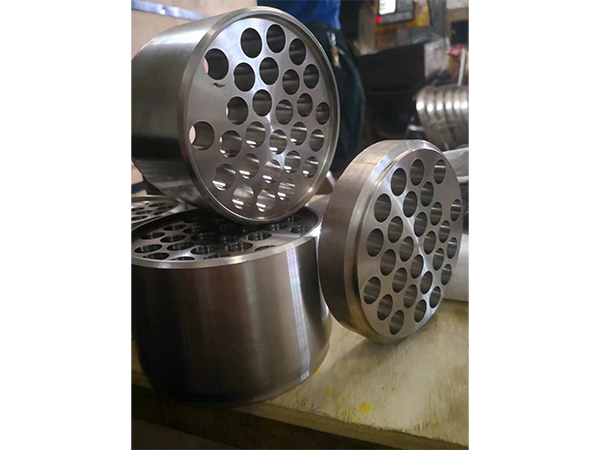

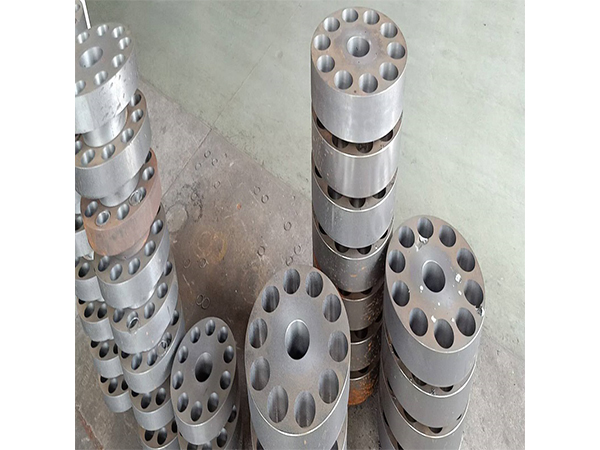

样品展示
