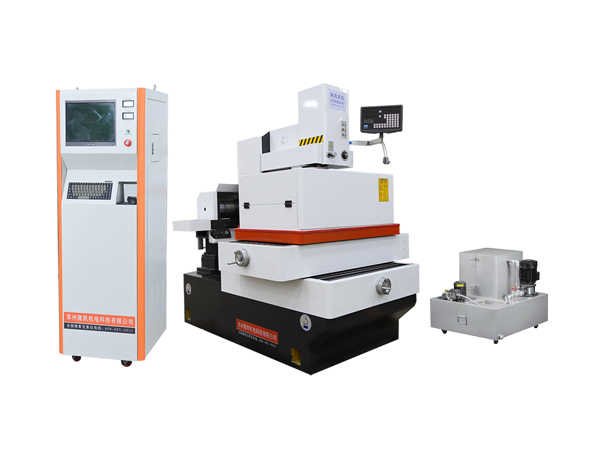

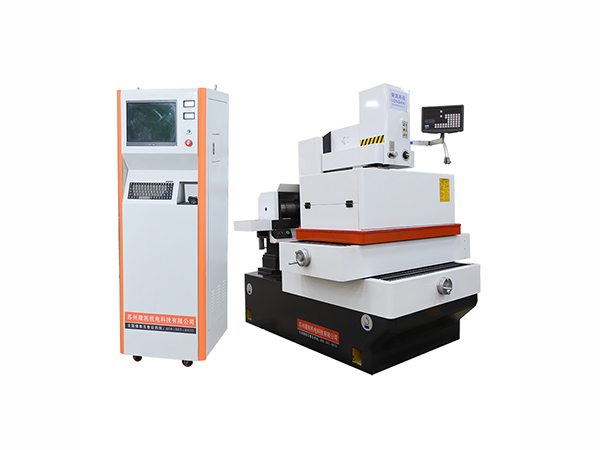

LK500步进中走丝线切割
本机是利用电极线和高频电源,在CNC系统控制下,按预定轨迹对工件进行电火花切割加工的线切割机床。
全国热线

400-8658-033

产品介绍 产品特点 技术参数

机床特点:

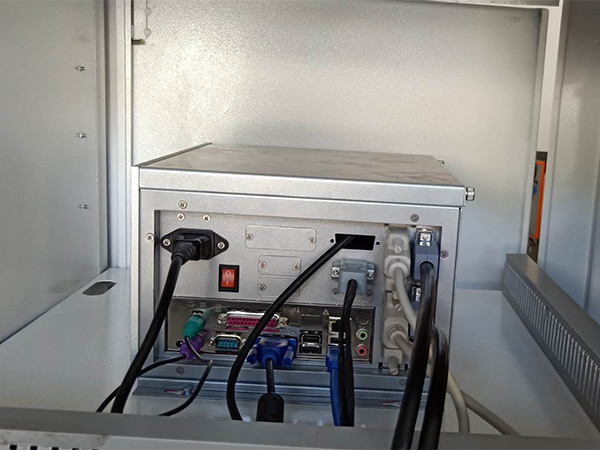

      1.直线导轨C型结构,智能一体化控制柜,集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效、精确、简便的加工控制.机床配备两轴数显提高识别效率。

      2.机床采用高精密直线导轨导轨,可实现高灵敏度的传动精度,进而保证了工件的加工精度(0.008mm以内)线架采用最先进的C型结构,使机床运行精度大大提高,切割精度接近慢走丝。

      3.光洁度(1.0)仿效慢走丝机型,外观精美,主机为“C”型结构钢性好,坚固稳定性好,丝杆双螺母精密丝杆.

      4.重锤式紧丝装置采用直线导轨确保紧丝垂直度,解决了目前中走丝光洁度不稳定,表面质量差的两大难题。切割一段时间后钼丝每段松紧度不一致,钼丝产生振动,表面光洁度产生条纹和波浪。自动恒张力装置可随时随地保证钼丝松紧度一致,真正实现无条纹高效率切割。

     5.台湾上银直线导轨、密封性、稳定性非常好,保证整机长期稳定。

     6.主轴自动升降,提高生产效率保证机械品质;

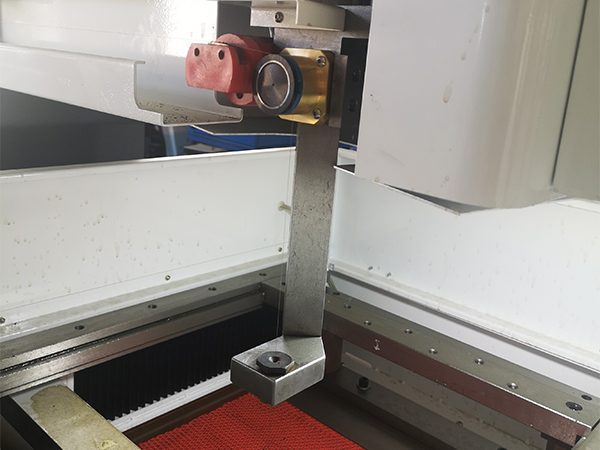

     7.长寿宝石导轮:保证运丝平稳,且长寿耐用。


产品特点:

    1.确保X/Y方向工作台移动时,不会超出底座范围,特别是在用户加工较重工件时,保证机床工件在加工过程中,大限度减少托板变形量。

  2. 托板的长轴在下,重心更低。

  3. 运丝采用品牌直线导轨,且导轨跨度加大,运行更可靠,寿命更长。

  4. Z轴升降行程可以达到300mm。

  5. 润滑油路与冷却水路分开,机床产生润滑废油,直接排入单独的油罐,避免流入装乳化液的水箱,造成污染。

技术参数






设备型号

单位

LK-500

机身

主机尺寸(长×宽×高)

mm

1960*1620*2160

设备总重量

kg

1800

工作台

工作台尺寸(宽×长)

mm

840*540

行程

X轴行程

mm

400

Y轴行程

mm

500

Z轴行程

mm

300

数控电源

脉冲宽度

us

1-250

运丝速度

0-3

切割次数

1-7

最小机械驱动当量

um

1

脉冲分辨率

um

0.4

加工能力

主轴行程(电动可调)

mm

250

最大切削斜度/工件厚度



6°~30°/80mm

工作台最大承重

kg

500

加工精度

定位精度X/Y

mm

≤0.01

重复定位精度X/Y

mm

≤0.005

多刀切割精度

mm

≤0.005( 40mm,割一修二,材料SKD11或Cr12,HRC58)

最佳表面粗糙度

um

Ra≤1.0(材料SKD11或Cr12,HRC58))

加工效率

最大切割效率

mm2∕min

220

常用切割效率

mm2∕min

≥140

最大加工电流

A

6-8

加工电源空载电压

V

100

消耗功率

KW

≤2.3

走丝系统

电极丝直径

mm

∮0.12-∮0.2

丝筒走丝速度



变频调速

紧丝方式



双向自动紧丝

走丝速度

m/s

3-12

工作液槽

过滤精度

um

<10

过滤方式



慢走丝过滤方式

工作液



专用切割液

环境和电力

电力



380V±10% / 50/60Hz / 2kVA

温度



温度15-30℃ / 湿度40-80%

气压

kpa

86-106kpa

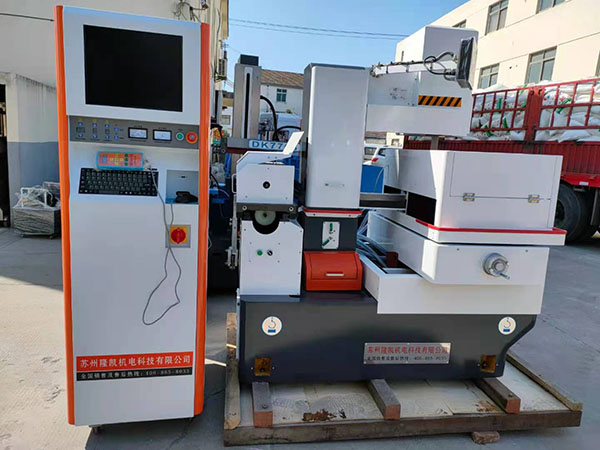

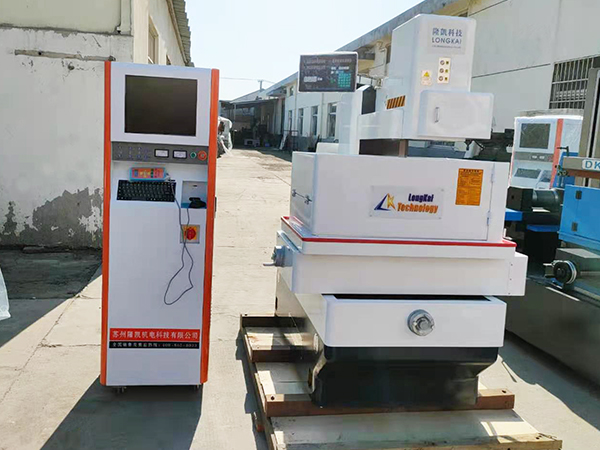

样品展示
