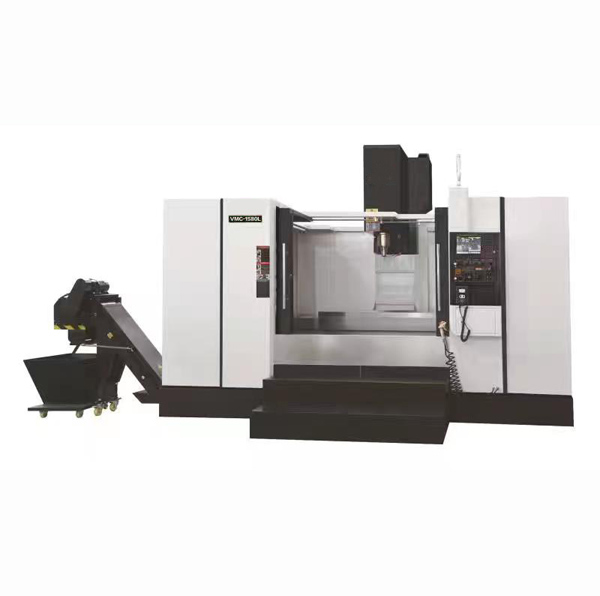

LK1580SL加工中心

LK-1580SL立式加工中心,X、Y、Z三轴为伺服直联控制半闭环立式结构,三轴均为高刚性的矩形导轨,导轨负载大、跨距宽、精度高, 滑动面贴塑,主轴为伺服电机通过同步带驱动。

全国热线

400-8658-033

产品介绍 产品特点 技术参数

LK-1580SL立式加工中心,X、Y、Z三轴为伺服直联控制半闭环立式结构,三轴均为高刚性的矩形导轨,导轨负载大、跨距宽、精度高, 滑动面贴塑,主轴为伺服电机通过同步带驱动,能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。

产品特点
LK-1580SL立式加工中心,X、Y、Z三轴为伺服直联控制半闭环立式结构,三轴均为高刚性的矩形导轨,导轨负载大、跨距宽、精度高, 滑动面贴塑,主轴为伺服电机通过同步带驱动,能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。
LK-1580SL立式加工中心具有整体结构强,机床结构经过有限元分析优化,刚性更强,结构更稳定。肋骨式机头设计:内部筋条加粗加大,强化结构刚性大幅提高加工稳定性。加工特性:具备钻攻中心与加工中心两者的全部性能,是一种复合型迷你加工中心机床。
1.头部组为重型箱型结构,内部肋骨强化,高刚性。
2.主轴打刀方式采用气动打刀,打刀时主轴受力均匀,延长轴承寿命。
3.电器箱采内分隔离式设计,将控制器之发热源部分予以分离,前面使用热交换器散热,避免外界粉尘进入电箱,后侧使用风扇为扇热板散热。

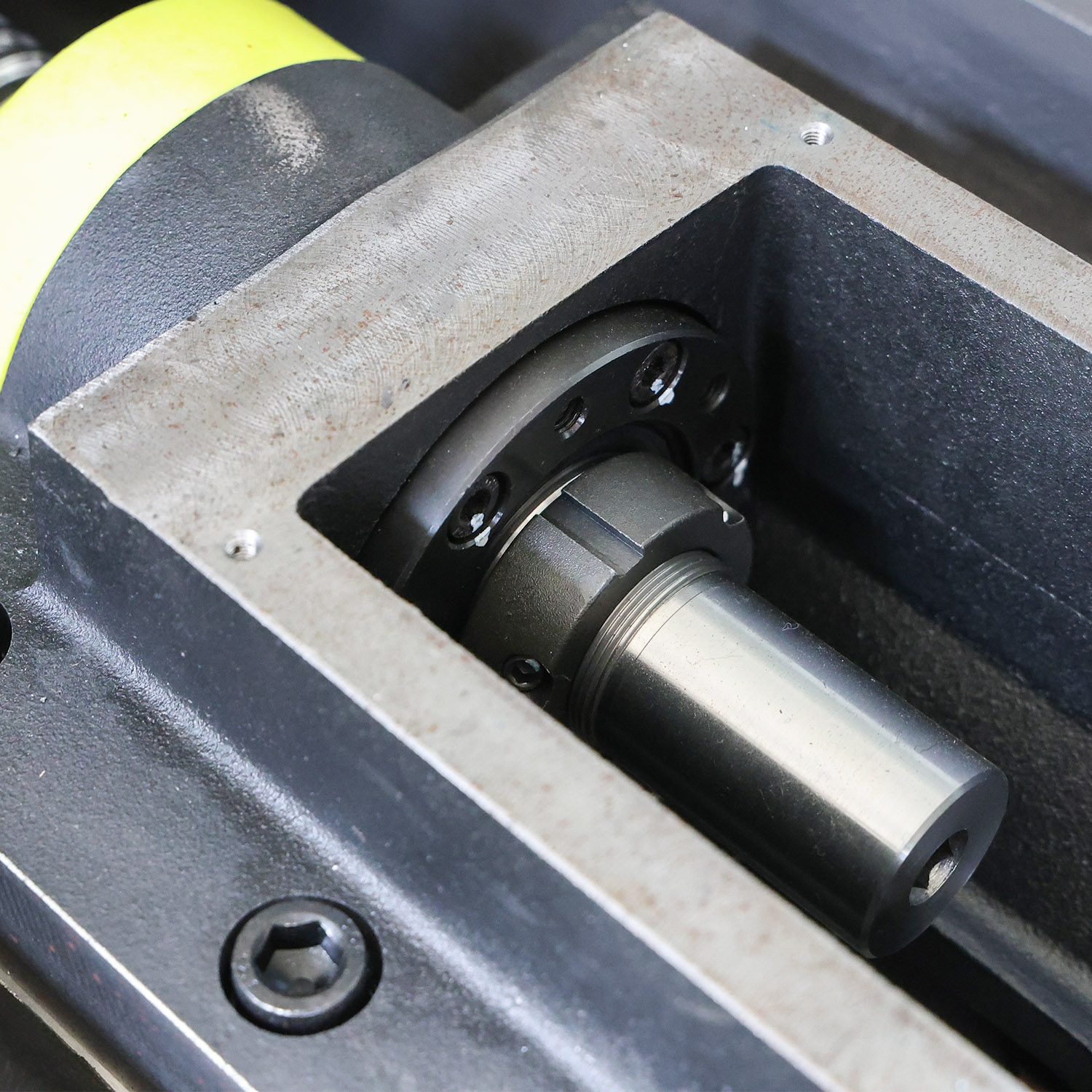

4.三轴采用台湾上银高精密滚珠丝杆,结合精密螺帽预压和尾端预拉装置,确保机台背隙与热变形长时间保持在低值。

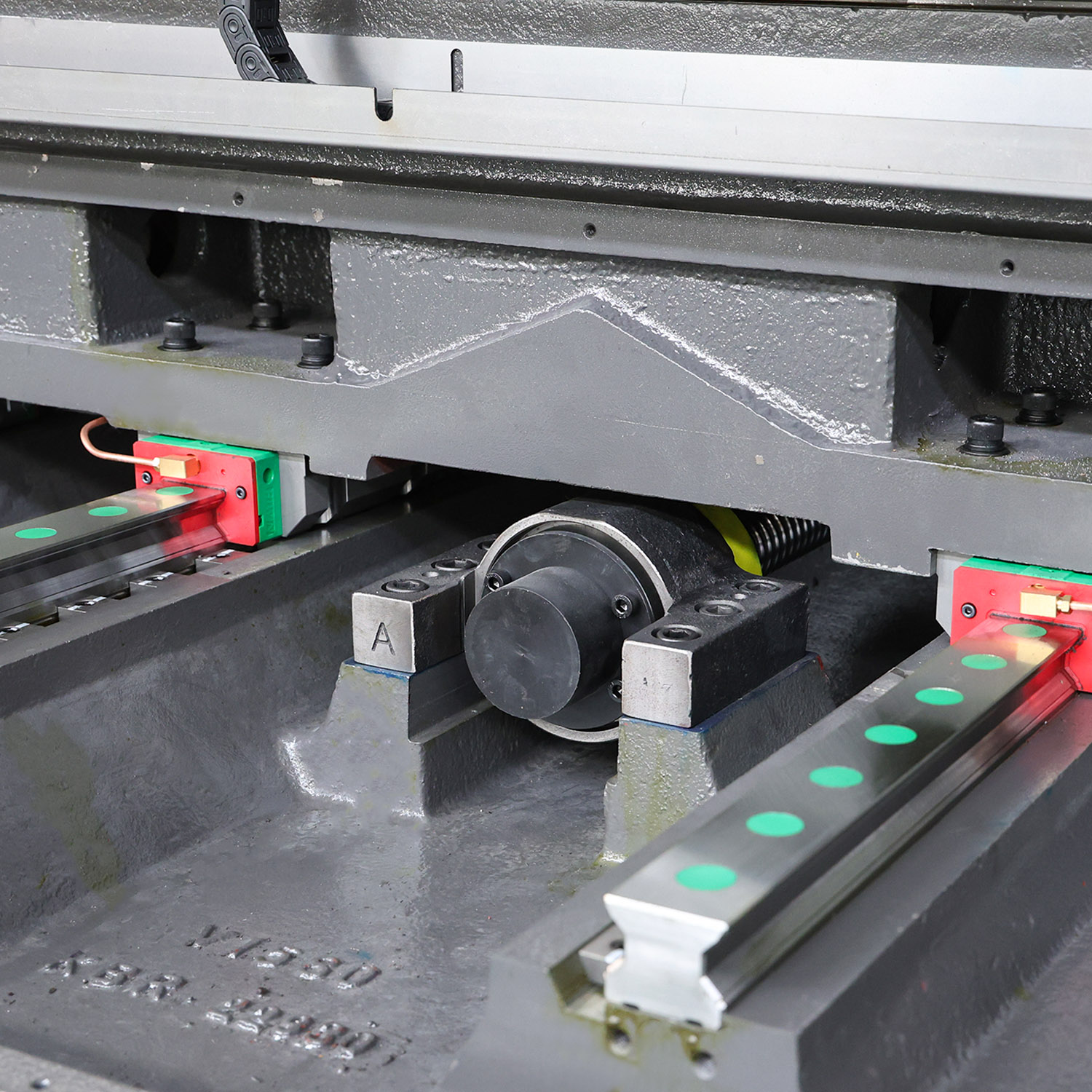

5.X、Y、Z轴采用滚珠式线性导轨,具有高刚性、低噪音、低摩擦性,可做快速位移及获得较好循环精度!
6.成品经过激光定位补正及循圆测试,以确保定位精度及伺服特性,且机床出货前经过严格的检验措施,确保机台的各项精度长期稳定。

产品型号

LK-1580SL

工作台

工作台尺寸

1600*800mm

工作台承重

1500kg

T型槽宽度

5-22/100mm

加工范围

X轴行程

1500mm

Y轴行程

800mm

Z轴行程

700mm

主轴端面至工作台距离

155-855mm

主轴

锥孔型号

BT50

转速范围

10-10000rpm

进给

切削进给速度范围

10m/min

X轴快速移动

24m/min

Y轴快速移动

24m/min

Z轴快速移动

24m/min

系统配置

FANUC Oi MF

电机配置

X轴电机

4kw

Y轴电机

4kw

Z轴电机

4kw

主轴电机

15kw

配件

三轴导轨规格(XYZ)

X轴2-55#滚柱线轨

Y轴4-45#滚柱线轨

Z轴2-55#滚柱线轨

三轴丝杆规格(XYZ)

X轴Φ50/10

Y轴Φ50/10

Z轴Φ50/10

轴承规格

X轴4072B

Y轴4072B

Z轴4072B

主机外形尺寸

约 4300*3200*3400mm

主机重量

14T

样品展示
