DK7735快走丝线切割
高效率快走丝线切割是集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效率,高精度,高光洁度,简便的加工控制,大幅提高快走丝机床的加工水平。
全国热线

400-8658-033

产品介绍 产品特点 技术参数
高效率快走丝线切割是集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效率,高精度,高光洁度,简便的加工控制,大幅提高快走丝机床的加工水平。高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理,供油全部用手动压油泵集成供油。
产品特点:
高效率快走丝线切割是集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效率,高精度,高光洁度,简便的加工控制,大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度,从而提高工件光洁度。,高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理,供油全部用手动压油泵集成供油。

1. 选用配对无间隙轴承,提高精度。
2. 选用优质滚珠丝杆
3. 采用镶钢导轨
4. 良好的装配工艺要求
5.采用变频器,可以任意调节运丝滚筒速度,从而提高工件光洁度
6.常规加工效率可达150mm²/min

技术参数

序号

项目

参数

1

机型

国标35;快走丝

2

电器电柜形式

立柜

3

导轨

镶钢导轨

4

丝杠形式

滚珠丝杠

5

XYUV运动电机形式

反应式步进电机

6

运丝电机工作方式

变频器调速1~12m/s

7

机床防护

环保防护罩

8

运动轴运动分辨率

0.001mm

9

工作台尺寸

630X380

10

X、Y轴向行程

450X350mm

11

U、V轴行程

±35×±35mm

12

加工锥度/加工厚度

±6°/80mm

13

最大直线切割厚度

400mm(Z轴手动升降)

14

控制方式

4轴联动

15

最大承载重量

250kg

16

最大加工电流

8A

17

最大加工效率Cr12,H=60mm

≥180 mm²/m

18

表面粗糙度(直线切割,H≤40mm)

Ra≤2.0μm

19

切割精度Cr12,H=40mm

≤0.01mm

20

储丝筒径向跳动

≤0.02mm

21

钼丝直径范围

0.12~0.22mm

22

储丝筒储丝量

250m

23

钼丝损耗Cr12,H=40mm

≤0.02mm /300000mm²,

24

切割电源

无阻高频电源系统

25

操作系统

Windows 98/XP(依据控制软件)

26

控制系统

AUTOCUT

27

通讯接口

LAN、RS232、USB

28

操作功能

绘制或CAD图形导入

29

工作液箱容积

55L

30

工作液过滤方式

滤网过滤

31

整机重量

1400 kg

32

主机外形尺寸

1700x1130x1800mm

33

电柜尺寸

730×630×1220mm

34

电器额定功率

≤ 2kW

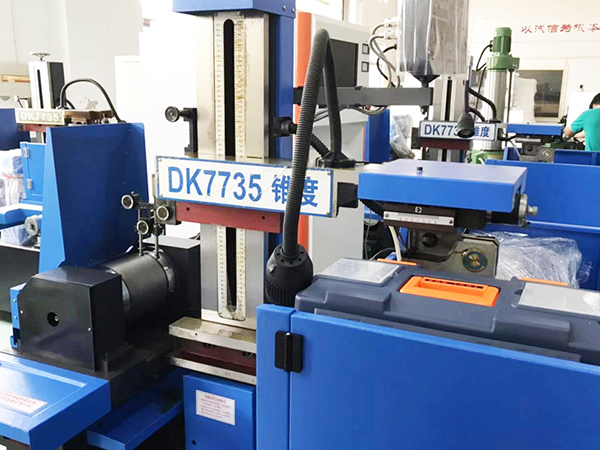

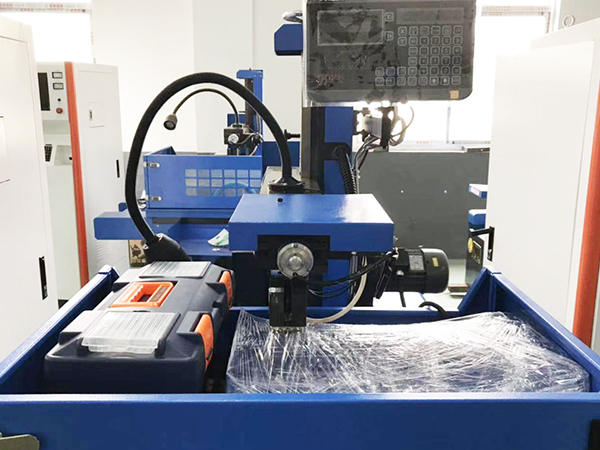

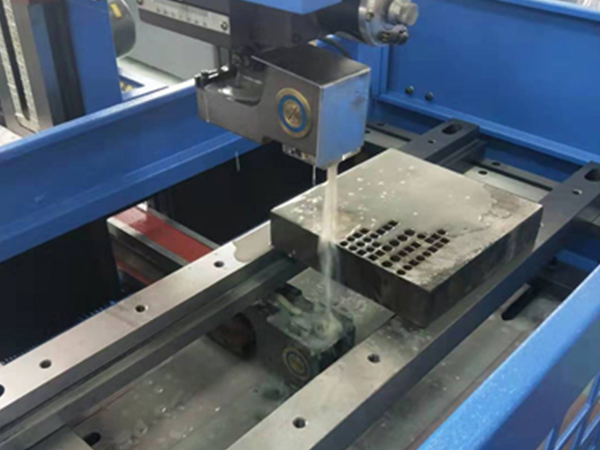

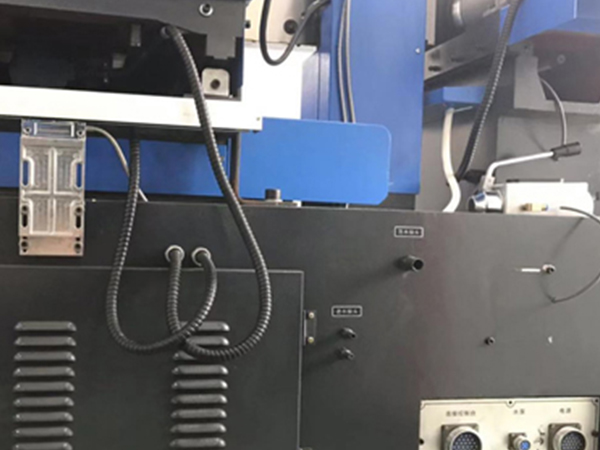

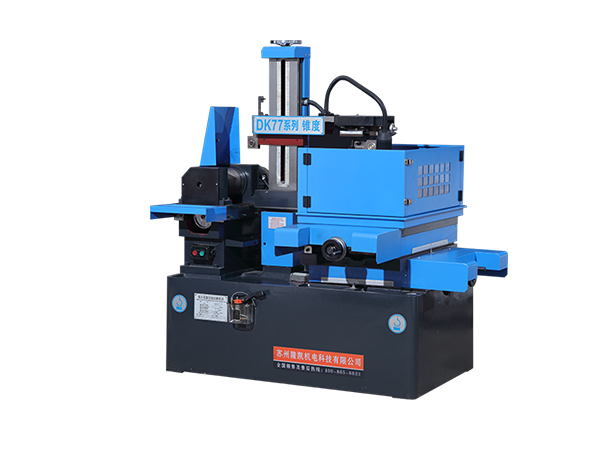

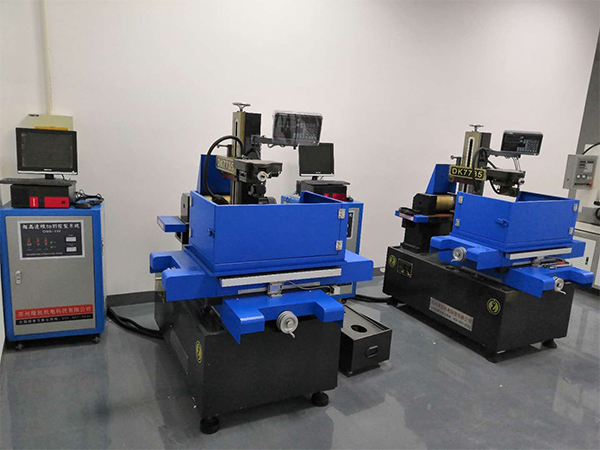

样品展示
