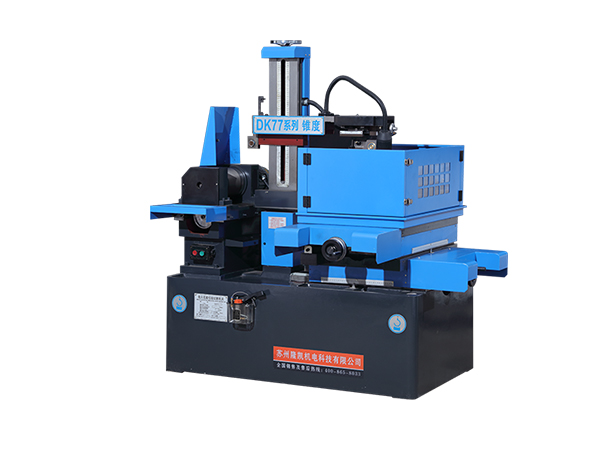

DK7745快走丝线切割
高效率快走丝线切割是集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效率,高精度,高光洁度,简便的加工控制,大幅提高快走丝机床的加工水平。
全国热线

400-8658-033

产品介绍 产品特点 技术参数
高效率快走丝线切割是集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效率,高精度,高光洁度,简便的加工控制,大幅提高快走丝机床的加工水平。高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理,供油全部用手动压油泵集成供油。
产品特点:
高效率快走丝线切割是集机床电器,高频电源,伺服控制与图形编程为一体,实现了高效率,高精度,高光洁度,简便的加工控制,大幅提高快走丝机床的加工水平。机床换向采用变频器柔性换向,可以任意调节运丝滚筒速度,从而提高工件光洁度。,高效(切割效率可达每小时7000到8000平方毫米) 是普通机床切割效率的2倍,节能(机床每小时能耗0.85度电)相对普通机床节能50%,环保(机床环保水罩防止工作液外溅,采用高压过滤水箱工作液可以30个工作日更换一次,大大提高工作时间,及降低排污次数。机床电器部分全部安装在控制柜内防水处理,供油全部用手动压油泵集成供油。

1. 选用配对无间隙轴承,提高精度。
2. 选用优质滚珠丝杆
3. 采用镶钢导轨
4. 良好的装配工艺要求
5.采用变频器,可以任意调节运丝滚筒速度,从而提高工件光洁度
6.常规加工效率可达150mm²/min

技术参数

序号

项目

参数

1

机型

国标45;快走丝

2

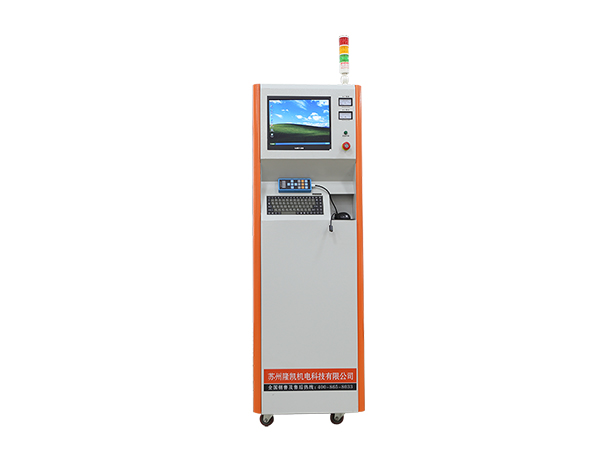

电器电柜形式

立柜

3

导轨

镶钢导轨

4

丝杠形式

滚珠丝杠

5

XYUV运动电机形式

反应式步进电机

6

运丝电机工作方式

变频器调速1~12m/s

7

机床防护

环保防护罩

8

运动轴运动分辨率

0.001mm

9

工作台尺寸

850X580mm

10

X、Y轴向行程

450X550mm

11

U、V轴行程

±35×±35mm

12

加工锥度/加工厚度

±6°/80mm

13

最大直线切割厚度

400mm(Z轴手动升降)

14

控制方式

4轴联动

15

最大承载重量

450kg

16

最大加工电流

8A

17

最大加工效率Cr12,H=60mm

≥180 mm²/m

18

表面粗糙度(直线切割,H≤40mm)

Ra≤2.0μm

19

切割精度Cr12,H=40mm

≤0.01mm

20

储丝筒径向跳动

≤0.02mm

21

钼丝直径范围

0.12~0.22mm

22

储丝筒储丝量

250m

23

钼丝损耗Cr12,H=40mm

≤0.02mm /300000mm²

24

切割电源

无阻高频电源系统

25

操作系统

Windows XP

26

控制系统

AUTOCUT

27

通讯接口

LAN、RS232、USB

28

操作功能

绘制或CAD图形导入

29

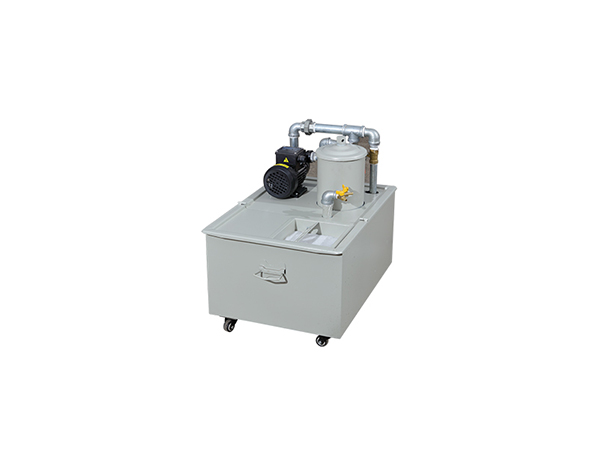

工作液箱容积

55L

30

工作液过滤方式

滤网过滤

31

整机重量

1700 kg

32

主机外形尺寸

1900x1300x1800mm

33

电柜尺寸

730×630×1220mm

34

电器额定功率

≤ 2kW

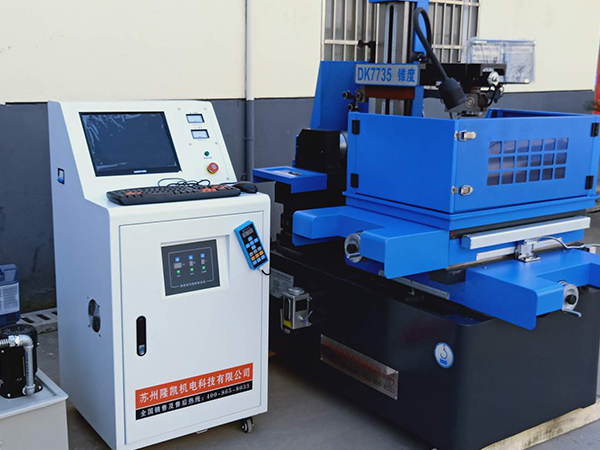

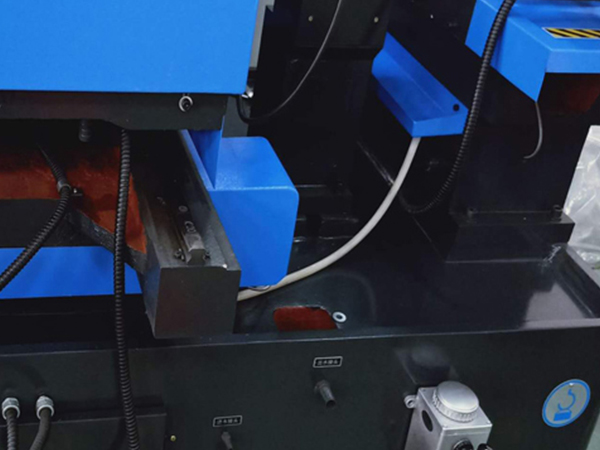

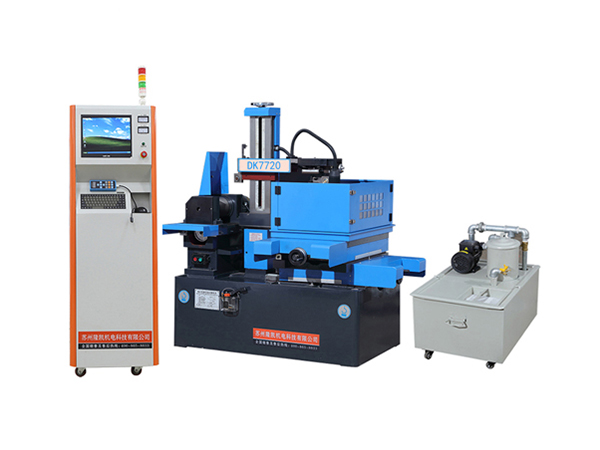

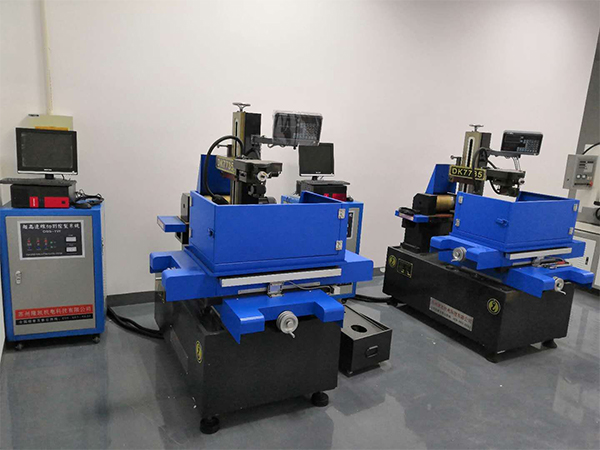

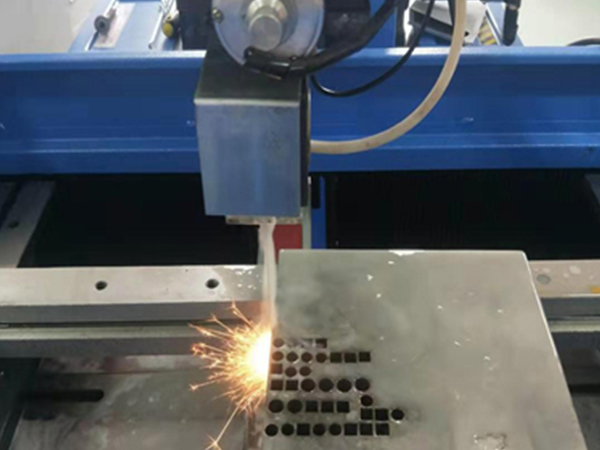

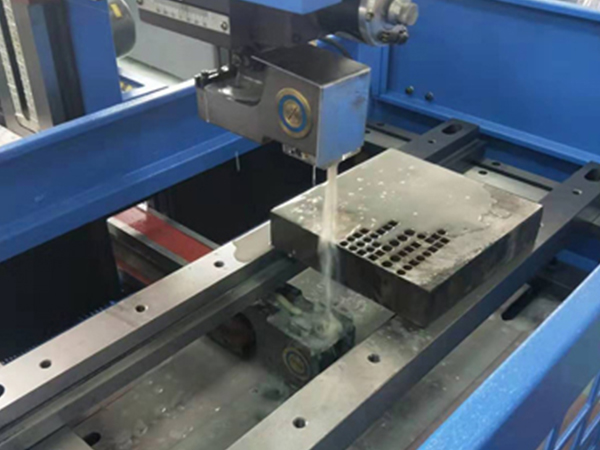

样品展示
